萬能材料拉伸測試機亦稱為拉力機或萬能試驗機(UTM)試驗機,簡稱拉力機、壓力機,可進行拉伸(抗拉)、壓縮(抗壓)、撕裂等等,各種試驗方式,模擬材料受到外力影響後所造成的變化,符合ISO、ASTM、CNS、JIS、EN等多國標準。

主要功能與應用

  • 多功能性: UTM 能夠對各種材料進行廣泛的標準符合性測試,應用於幾乎所有產業的多元領域。

  • 預測材料性能: 透過測量材料的壓縮或拉伸強度,設計師和製造商可以預測材料在其預期用途下的表現。這對於確保產品的品質與可靠性至關重要。

核心組成與操作

一台典型的 UTM 機器包含以下關鍵組件:

  • 力量感測器 (load cell):測量施加在試樣上的力。

  • 橫樑 (crosshead):移動以施加負載。

  • 伸長計 (extensometer):精確測量試樣在受力下的變形量(延伸或壓縮)。

  • 樣品夾具 (specimen grips):固定試樣以確保測試的準確性。

  • 電子控制系統 (electronics):處理和傳輸數據。

  • 驅動系統 (drive system):提供機器運作的動力。

UTM 由測試軟體控制,該軟體用於定義機器和安全設定,並儲存符合北美和國際測試標準所定義的測試參數。

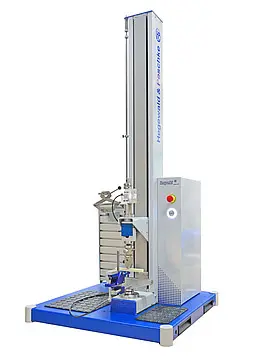

單軸試驗機機

Inspekt Solo

單軸萬能材料拉力試驗機
  • 荷重可達 2.5kN, 重量僅60kg
  • 適合線材、橡塑膠、泡棉、紙箱等
  • 適用:拉伸試驗、抗壓試驗、彎曲試驗

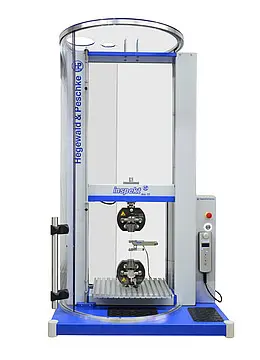

桌上型雙軸試驗機

 Inspekt Duo

雙軸桌上型萬能材料拉力試驗機
  • 荷重可達 30 kN, 重量最輕僅83 kg
  • 高剛性、高試驗速度1200mm/min
  • 適合輕金屬、複合材料、航太材料等

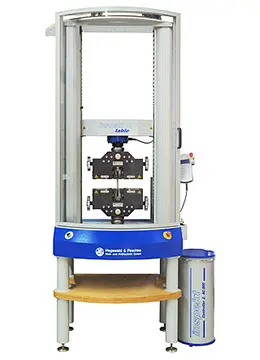

落地型雙軸試驗機

Inspekt Table

雙軸落地型萬能材料拉力試驗機
  • 荷重可達 250 kN, 高精度無刷馬達
  • 可擴充多種試驗設備模組
  • 適合:彈簧、金屬、木頭、醫材等

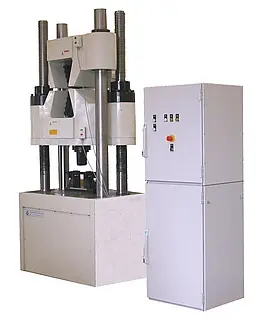

油壓高荷重試驗機

inspekt H-HF


  • 荷重可達1000 kN, 油壓驅動
  • 適合:高強度金屬、建築材料
  • 高可靠度的控制系統

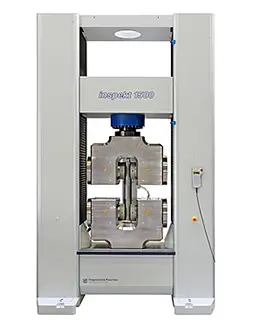

落地型雙軸試驗機

inspekt


  • 荷重100kN 至2500kN
  • 可靠的油壓夾具、伸長計
  • 具有低維護保養設計

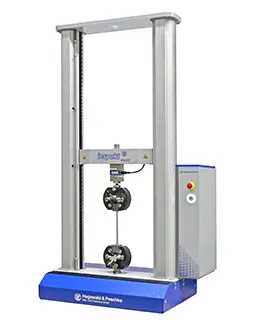

桌上型雙軸試驗機

 Inspekt Blue


  • 荷重20kN, 30 kN, 高精度無刷馬達
  • 重量僅140kg, 支援各式伸長計
  • 適合輕金屬、複合材料、航太材料等



拉伸試驗

在典型的拉伸測試中,萬能材料試驗機會配備與待測材料類型相對應的樣品夾具。設定好正確的測試參數(例如:力量、速度、標距等)後,樣品的兩端會被適當的夾具夾緊,執行拉伸直到斷裂。

在此過程中,萬能材料拉伸試驗機會測量並記錄樣品的強度 (拉伸強度)、伸長率剛度 (拉伸模量) 等數據。


拉伸測試

壓縮測試

萬能材料試驗機可以重新配置並實際轉換,以執行壓縮測試彎曲測試

對於典型的壓縮測試,試驗機將裝配與待測材料類型相符的壓縮夾具。隨後,配置相應的測試參數,然後將試樣放置在兩個壓縮壓盤之間,直到達到指定的載荷或位移,或者直到試樣破裂為止。常見的測量結果包括彈性極限、比例極限、降伏點壓縮強度



彎曲測試

彎曲測試本質上是一種壓縮測試,其中試樣被放置在兩個支撐點上,並在中間使用一個壓頭施加載荷。然後,從上方對試樣未受支撐的部分施加壓縮力,直到達到指定的載荷或位移,或者直到試樣斷裂為止。

彎曲強度是材料在載荷下抵抗變形的能力,以應力來衡量。萬能試驗機可以配置為執行三點彎曲測試 (three-point flexure test)四點彎曲測試 (four-point flexure test)
